プログレッシブHARLEY-DAVIDSONフロントスプリングシリーズ

フロントスプリングシリーズ

モノチューブフォークカートリッジ(左右非対称 49mmフォーク用)

フロントフォークでバイクが変わる!
バイクを操る楽しさをモノチューブカートリッジで手に入れる!

足回りのカスタムといえば、まずリアショックからと考えられがちですが、フロントフォークのカスタマイズこそオートバイの運動性能向上においては非常に重要です。プログレッシブのモノチューブカートリッジキットは、高圧ガスダンパーを内蔵し、純正では柔らかすぎるフロントフォークに剛性感を与え、安定した走りを実現。
また、ブレーキング時にフォークが縮む「ノーズダイブ」を押さえることで、コーナー進入時の姿勢変化がコントロールしやくすなり、スムーズなコーナリングが可能になります。TOURINGファミリー用に採用されるプログレッシブの最新技術「FST」は、路面状況に合わせ、適切な減衰機能を自動で調節する画期的な機構で、TOURINGファミリーの快適性とスポーツ性能を高次元で両立します。全ラインナップにプリロード調整可能なトップキャップを採用し、細かなセッティングが可能です。

  • 2014- TOURING
  • ●FST機構搭載
  • ●高圧ダンパー
  • ●スタンダード長
  • ●ローダウン設定有

  • 2006- DYNA
  • ●高圧ダンパー
  • ●スタンダード長
  •
  •

  • 20016- XL1200X
  • ●高圧ダンパー
  • ●スタンダード長
  •
  •

■左右非対称構造

片側はダンパー、片側をスプリングとする左右非対称をすることで、構成パーツ点数を減らすことが可能になり、低コストと軽量化を実現。スプリングはプリロード調整可能なトップキャップを採用。ダイナ用、スポーツスター用は、カラーとリバウンドスプリングの組み合わせでスタンダード長/1インチダウンの設定可能。

■高圧ガスダンパー

高圧ガスダンパーを使用することで、厚側、伸び側の両方に十分なダンピング性能を発揮します。バネレートを上げ「固くする」フロントスプリングの交換とは全く異なり、乗り心地を犠牲にすることなくフォークの性能をアップさせることが可能。また、フォークオイルの劣化がダンピング性能に影響することがない為、安定した性能が持続します。

■プリロード調整

プリロード調整が可能になることで、ライダーの体重やライディングシチュエーションに合わせて細かなセッティングが可能となります。

車種 年式 スタンダード長品番 *1 ローダウン品番 *2
TOURING FLH/FLT *FLHR/C除く 14-16 31-4000 31-4001
FLHR/C 14-16 31-4004 31-4005FST
DYNA FXD/B/C/L 06-17 31-2519 -
FXDWG 10-17 31-2521 -
FXDF 08-17 31-2522 -
SPORTSTER XL1200X 16-17 31-2533 -
  • *1 DYNA用、SPORTSTER用はスタンダード長/1インチダウン設定可能
  • *2 ローダウンは1インチ/2インチダウン設定可能

モノチューブフォークカートリッジ(左右対称)

高圧ガスダンパーを内蔵し、純正では柔らかすぎるフロントフォークに剛性感を与え、安定した走りを実現。また、ブレーキング時にフォークが縮む「ノーズダイブ」を押さえることで、コーナー進入時の姿勢変化がコントロールしやくすなり、スムーズなコーナリングが可能になります。

モノチューブ フォーク カートリッジ

車種 年式 スタンダード長品番 ローダウン品番*4
ツーリング FLH/FLT 97-13 31-2500 31-2501
ソフテイル FXST *FXSB除く 00-15 31-2503 31-2505
FLST 00-17 31-2502 31-2504
スポーツスター 3.25インチストローク 07-15 *1 31-2515 31-2518
4インチストローク 05-15 *2 31-2514 31-2517
5.5インチストローク 04-15 *3 31-2513 31-2516
  • *1 XL1200N 07-12/XL1200X 10-15/XL883L 07-10/XL883N 09-15に適合
  • *2 XL1200C 11-15/XL1200L 06-11/XL883 05-06/11-15に適合
  • *3 XL1200C 04-10/XL883C 04-10/XL1200R 04-09/XL50 (Anniversary) 07/XL883 04-09/XL883R 06-15に適合
  • *4 ローダウンは1インチ/2インチダウン設定可能(XL1200N/X、XL883Nは1インチダウンのみ)

ドロップイン フロントロワリングキット

組んだままで交換ができる新システム 「DROP IN」
再設定されたプログレッシブスプリングを採用することで、ダンパーロッドのリバウンドを交換せずにローダウンが可能。その為、車体に付けたままで作業ができます。2インチまでダウンが可能。


ドロップインフロントロワリングキット
車種 年式 品番
TOURING FLH/FLT(5速) 98-01/06-13 10-2003
FLH/FLT 02-05 10-2004
SOFTAIL FXST/FLST *FXSB除く 84-17 10-2003
FXCW/C 08-11 10-2002
DYNA FXD/B/C/L/DL 91-05 10-2001
FXD/B/C/L、FXDWG 06-17 10-2002
FLD  12-16 10-2006
SPORTSTER XL/XLH1200/883 *1 88-15 10-2000
XL1200C/V/
XL883L/N *2
16-17 10-2007
  • *1 XL883L 07-10/XL883N/XL1200N/XL1200Xは1インチダウンのみ
  • *2 XL1200Tは装着不可 品番:10-2000が適合します。

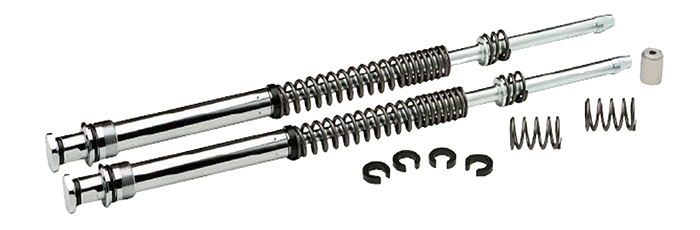

フロントロワリングキット

プログレッシブのフロントロワリングキットは油面及び番手は純正値をベースに好みに合わせてセッティング

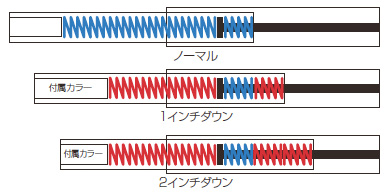

プログレッシブレートのスプリングでショートストローク用にバネレートを最適化し、乗り心地の悪化を最小限に留めています。また、専用のリバウンドスプリングを追加する事によって、フロントフォークを加工することなくローダウンを完成させ、スプリングが遊ぶ事もありません。ローダウン量は、組み付け時に1インチダウンまたは2インチダウンを選ぶことが可能です(V-RODは1インチダウンのみ)。

  • ※油面及び番手は純正値をベースに好みに合わせてセッティングを行います。
  • ※カラーは同梱のモノを指示に従い、また、好みに合わせてカットし使用します。
  • ※イラストはイメージです。

車種 品番
ツーリング FL-FLH(4速) 78-86・FLH/FLT(5速) 80-01・FLH/FLT 06-13・
FLHR 02-13
10-1561
ソフテイル FXST/FLST 84-17 10-1561
ダイナ ダイナ系 -05 (FXDX 00-/FXWG/FXDWG除く) 10-1560
FXDWG 93-05 10-1561
FXD/B/C/F/L/WG(I) 06-17 10-1566
スポーツスター 883/1200R 88-10・883HUGGER/1200/C 88-09
(XL1200Sには使用不可)
10-1560
V-ROD V-ROD 02-10 10-1565
その他 FXWG 80-86 10-1561
FXLR 87-94・FXR-SP/CONV 87-94・FXR/FXRS 88-94・FXRT 88-92 10-1560

フロントフォークスプリング

フォークスプリングを交換することで、低コストで剛性感のあるフロント回りを手に入れる。オーバーホールついでにアップグレードするのもおススメです。


車種 品番
TOURING FLHTCUL/FLHTKL 15-16 *ローモデル 11-1569
FLH/FLT 14-16 11-1567
FL-FLH(4速) 78-86・FLH/FLT(5速) 80-01・FLHR02-11 11-1131
SOFTAIL FXST/FLST 84-17 *FXSB除く 11-1131
DYNA FXD/B/C 91-92・FXDL 93-05・FXDS-CONV 94-00・FXDX 99 11-1132
FXDWG 93-05 11-1131
FXD/C 95-05 11-1523
FXD/B/C/L/WG 06-17 11-1525
SPORTSTER 883/1200 88-93・883HUGGER 88-91 11-1130
883/1200 94-03・883HUGGER/1200C 92-03 11-1523
XL883/1200/883C/1200C/L  04-15 11-1527
V-ROD VRSCA/B/D 02-10 11-1525
