ホーム  > 二輪パーツ  > ZERO DESIGN WORKS : ゼロデザインワークス  > スプリンガーフォーク  > 各種キット商品ページ

ゼロエンジニアリング“RoadHopper”で開発されたスプリンガーフォークをハーレー用としてリリース。

スプリンガーフォークコンプリートキット

各種純正ハブに対応したスプリンガーフォーク+ブレーキコンプリートキット新設定!

■対応ハブ

  • ワイドハブ
    ZERO DESIGN WORKS ゼロデザインワークス スプリンガーフォークコンプリートキット FX系シングルフランジハブ
    FX系シングルフランジハブ

    ソフテイル 84-99/00-06
    ※FXSTS除く
    ダイナ ワイドグライド 84-99/00-05

  • ワイドハブ
    ZERO DESIGN WORKS ゼロデザインワークス スプリンガーフォークコンプリートキット FL系ハブ
    FL系ハブ

    ソフテイル 86-99
    ※FLSTS除く

  • ナローハブ
    ZERO DESIGN WORKS ゼロデザインワークス スプリンガーフォークコンプリートキット ナローハブ
    ナローハブ

    スポーツスター 84-99
    ダイナ ナローフォーク 91-99
    FXR 84-94

■キット内容
・スプリンガーフォーク本体(スタンダード長/2インチロング)・ブレーキキット(キャリパーカラー ブラック/チタン)
・アクスルシャフト&カラーセット(各適合ハブ用)

スタンダードタイプ

適合ハブ 車種 年式 カラー 品番 価格(税抜)
ナローハブ
(スポークホイール)
ダイナ FXR/FXD *1
スポーツスター *1
84-99 ブラック ZSF-CU-N01 ¥264,000
チタン ZSF-CU-N01T ¥265,000
純正品番:43672-84/43053-86
(スチールハブ)
ソフテイル FXST *2 84-86 ブラック ZSF-CU-W02 ¥260,000
ソフテイル FLST *3 86-96
ソフテイル FXST *2 84-86 チタン ZSF-CU-W02T ¥261,000
ソフテイル FLST *3 86-96
純正品番:43672-84A
(アルミハブ)
ソフテイル FLST *3
ダイナ FXDWG
ソフテイル FXST *2
97-99 ブラック ZSF-CU-W01 ¥260,000
チタン ZSF-CU-W01T ¥261,000
純正品番:43672-00
(アルミハブ)
ソフテイル FLST *3
ソフテイル FXST *2
00-06 ブラック ZSF-CU-W03 ¥260,000
ダイナ FXDWG 00-05
ソフテイル FLST *3
ソフテイル FXST *2
00-06 チタン ZSF-CU-W03T ¥261,000
ダイナ FXDWG 00-05

*1 ネック周りに干渉物(ハンドルロックのキーシリンダー等)がある場合、フレーム側に加工が必要な場合があります。
*2 FXSTS(スプリンガー)は除く
*3 FLSTS(スプリンガー)は除く


2インチロングタイプ

適合ハブ 車種 年式 カラー 品番 価格(税抜)
ナローハブ
(スポークホイール)
ダイナ FXR/FXD *1
スポーツスター *1
84-99 ブラック ZSF-CL-N01 ¥279,000
チタン ZSF-CL-N01T ¥280,000
純正品番:43672-84/43053-86
(スチールハブ)
ソフテイル FXST *2 84-86 ブラック ZSF-CL-W02 ¥275,000
ソフテイル FLST *3 86-96
ソフテイル FXST *2 84-86 チタン ZSF-CL-W02T ¥276,000
ソフテイル FLST *3 86-96
純正品番:43672-84A
(アルミハブ)
ソフテイル FLST *3
ダイナ FXDWG
ソフテイル FXST *2
97-99 ブラック ZSF-CL-W01 ¥275,000
チタン ZSF-CL-W01T ¥276,000
純正品番:43672-00
(アルミハブ)
ソフテイル FLST *3
ソフテイル FXST *2
00-06 ブラック ZSF-CL-W03 ¥275,000
ダイナ FXDWG 00-05
ソフテイル FLST *3
ソフテイル FXST *2
00-06 チタン ZSF-CL-W03T ¥276,000
ダイナ FXDWG 00-05

*1 ネック周りに干渉物(ハンドルロックのキーシリンダー等)がある場合、フレーム側に加工が必要な場合があります。
*2 FXSTS(スプリンガー)は除く
*3 FLSTS(スプリンガー)は除く


ご注意!
・アクスルシャフトカラーはスピードメーターギア非対応です。スピードメーターギアがフロントホイールに取り付けられている車種の場合、スピードメーターギアの移設が必要です。
・上記キットにはステム周りのパーツは含まれておりません。
また、ブレーキホース、バンジョーボルトが別途必要です。マスターシリンダーはグリメカピストン径11mmを推奨。

ブレーキキット

純正ハブ、純正ディスクローターが使用可能なブレーキキット登場!
スプリンガーフォークの取付にあたり最大の悩みどころはブレーキ周りのパーツ選択と言えます。
そこで、純正のハブ、ディスクローターが使用可能なブレーキキットを開発しました。純正パーツを最大限使用することにより、カスタム時の費用も抑えることが可能です。また、合わせるハブ、キャリパーによってパーツを選択したり、現物あわせで加工を施したりという手間も省けます。
キャリパーにはブレンボ2P(通称:新カニ)を採用し、オールドスクールカスタムにおいて主張しすぎないシンプルなルックスとしています。また、ブレーキング時のフォークの底付き、伸び上がり等の挙動を抑える仕様とし、自然なライディングフィールを実現しています。キャリパーのカラーはブラックとチタンを設定。お好みに合わせてお選びいただけます。

  • ZERO DESIGN WORKS ゼロデザインワークス ブレーキキット イメージ
    キャリパーカラー ブラック 装着例
  • ZERO DESIGN WORKS ゼロデザインワークス ブレーキキット FX系ワイドハブ装着例
    キャリパーカラー チタン 装着例
  • ZERO DESIGN WORKS ゼロデザインワークス ブレーキキット ナローハブ装着例
    ナローハブ装着例
  • ZERO DESIGN WORKS ゼロデザインワークス ブレーキキット パーツ
    キット内容(キャリパーカラー ブラック)

*画像は試作品の為、実際の商品と異なる場合がございます。

■キット内容
・ブレンボ2Pキャリパー(通称:新カニ) ・キャリパーサポート ・トルクロッド ・取付ボルト

ご注意!
・バンジョーボルト、ブレーキホースは別途必要です。(スウェッジライン推奨)
・マスターシリンダーはグリメカ ピストン径11mmを推奨。
・ゼロデザインワークス製スプリンガーフォーク、アクスルシャフト&カラーセットの組み合わせ専用設計です。その他パーツとの組み合わせでの適合は未確認です。

タイプ キャリパーカラー 品番 価格(税抜)
スプリンガーフォーク用 ブラック ZCS-KIT ¥48,000
チタン ZCS-KIT-T ¥49,000

*キャリパーサポート、トルクロッド、ブレンボ2Pキャリパー(新カニ)のセットです。

適合ハブ 車種 年式 品番 価格(税抜)
ナローハブ
(スポークホイール)
ダイナ FXR/FXD 84-99 ZAC-SET-N01 ¥16,000
スポーツスター
純正品番:43672-84/43053-86
(スチールハブ)
ソフテイル FXST *1 84-96 ZAC-SET-W02 ¥12,000
ソフテイル FLST *2 86-96
純正品番:43672-84A
(アルミハブ)
ソフテイル FLST *2 97-99 ZAC-SET-W01
ダイナ FXDWG
ソフテイル FXST *1
純正品番:43672-00
(アルミハブ)
ソフテイル FLST *2 00-06 ZAC-SET-W03
ソフテイル FXST *1
ダイナ FXDWG 00-05

*1 FXSTS(スプリンガー)は除く
*2 FLSTS(スプリンガー)は除く

フロントホースキット

スプリンガーフォークの為の、専用タイプのブレーキホースキットが登場!
スプリンガーフォーク装着に必ず必要なブレーキホース交換をボルトオンで実現する、「スプリンガーフォーク専用」のブレーキホースキット。
ゼロデザインワークスが設定するハンドル別に設定することで、煩わしい採寸や、手組みでのホース製作する必要がなくなります!
設定以外のハンドルを使用する場合でもロング・ショート指定(+500mmまでは通常料金)が可能です!

  • ZERO DESIGN WORKS ゼロデザインワークス フロントホースキット
    高い安全性を実現するSWAGE-LINEを採用。
  • ZERO DESIGN WORKS ゼロデザインワークス フロントホースキット
    専用設計だからできる理想の取り回し。

フロントホースキット ゼロデザインワークス スプリンガーフォーク用

適合スプリンガーフォーク 適合ハンドル ブラック(アルミ) 価格(税抜) ステンレス 価格(税抜) ホース長
スタンダード アイアンマンレプリカ ZBH-UIR-K ¥8,500 ZBH-UIR-S ¥10,500 730mm
オールドプルバックバー ZBH-UOPS-K ZBH-UOPS-S 980mm
2インチロング アイアンマンレプリカ ZBH-LIR-K ZBH-LIR-S 790mm
オールドプルバックバー ZBH-LOPS-K ZBH-LOPS-S 1020mm

ご注意!
・ゼロデザインワークス製スプリンガーフォーク、ブレーキキット、グリメカ製マスターシリンダーの組み合わせ専用設計です。

マスターシリンダー(グリメカ製)
  • ZERO DESIGN WORKS ゼロデザインワークス マスターシリンダー(グリメカ製)
  • 主張しすぎないシンプルなデザインで人気の高いグリメカ製マスターシリンダー。
    ピストン径はφ11、12、13、14mmからお選びいただけます。
    キャリパーとのマッチングについては、下記参考をご覧下さい。

■参考

11mm
ブレンボ2P、PM等の極小キャリパーシングルディスクには必需品。
やわらかめのタッチが好みの場合、EVOやツインカムの純正・社外キャリパーシングルに使うこともあります。
12、13mm
EVOやツインカムの純正をはじめ一般的な各種社外キャリパーシングルディスクに対応。
硬めのタッチが好みの方や先述の極小キャリパーのダブルディスクなどには13mmがお勧めです。
14mm
EVOやツインカムの純正・社外ダブルディスクやショベル純正“通称バナナキャリパー”に使用。

※ハーレー用DOT5ブレーキフルードが使用可能


カラー ボア径(mm) 品番 価格(税抜)
ブラック φ11 P053-6899 ¥25,200
φ12 P053-6900
φ13 P053-6901
φ14 P053-6902

※本製品は元々22mmハンドルバー用のものを1"ハンドルバー用に加工してあるためクランプ部分が肉薄となっております。
過度の負荷や不均衡なネジの締め付けにより破損の恐れがありますので、取り付けには細心のご注意が必要となります。
バンジョーボルト別売です。スウェッジラインM10xP1.00(ブレンボ用)推奨。

  • ブレーキスイッチ
    ZERO DESIGN WORKS ゼロデザインワークス ブレーキスイッチ
    品番 価格(税抜)
    CS1 ¥1,600

    ※ベルリンガー用スイッチですが、使用可能です。

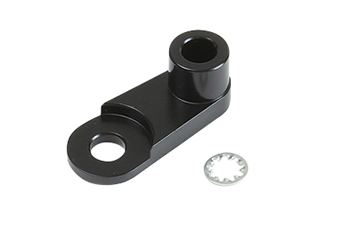

  • ミラーホルダー
    ZERO DESIGN WORKS ゼロデザインワークス ミラーホルダー
    カラー 品番 価格(税抜)
    ブラック P053-6905 ¥2,800

    ※使用中マスターシリンダーに取り付ける際はレバー穴自体がずれないように固定して素早く作業する必要があります。
    レバー自体がピストンのストッパーとなっている構造のため、レバーが外れるとピストンが飛び出しブレーキオイルが漏れ、オイルの補充とエア抜き作業が必要になる可能性があります

  • クラッチレバー
    ZERO DESIGN WORKS ゼロデザインワークス クラッチレバー
    カラー 品番 価格(税抜)
    ブラック P053-6903 ¥5,000

    ※EVO初期以前用クラッチケーブル装着車にはボルトオン
    ※一部車種(ビッグツイン 52-67/XL 65-70 等)を除く
    EVO/ツインカムのバンジョータイプクラッチケーブルの場合は、別途上記ケーブルピンが必要です。

  • ケーブルピン(EVO/TC用)
    ZERO DESIGN WORKS ゼロデザインワークス ケーブルピン(EVO/TC用)
    品番 価格(税抜)
    P053-6904 ¥250
